Облегченный вентиляционный рукав
Лёгкий вентиляционный шланг нашей компании разработан самостоятельно. Внутренний слой клейкой ленты сначала термически синтезируется в цилиндрическую форму для обеспечения герметичности, затем на него наносятся изоляционный слой и внешний слой клейкой ленты, а обе стороны фиксируются чёрной окантовочной лентой.
Описание
маркер
Технический процесс
Лёгкий вентиляционный шланг нашей компании разработан самостоятельно. Внутренний слой клейкой ленты сначала термически синтезируется в цилиндрическую форму для обеспечения герметичности, затем на него наносятся изоляционный слой и внешний слой клейкой ленты, а обе стороны фиксируются чёрной окантовочной лентой.

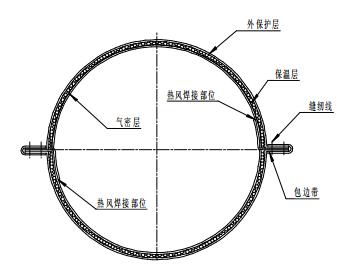

Процесс выглядит следующим образом:
По сравнению с другими марками вентиляционных шлангов, которые используют процесс наложения верхней и нижней частей с последующим сшиванием краев с обеих сторон, вентиляционный шланг нашей компании использует технологическую структуру. Внутренний слой вентиляционного шланга цельный, без бесшовных игольных отверстий, что исключает проблему утечки воздуха. Поэтому он обладает хорошими характеристиками воздухонепроницаемости и удержания давления. Кроме того, в дождливую погоду дождевая вода не будет просачиваться во внутреннюю часть воздуховода через сшитые игольные отверстия, а также обладает хорошими влагонепроницаемыми и противоплесневыми свойствами.
（Внешний слой выполнен из оксфордской ткани с полиуретановым покрытием - влагозащитный）
Производственный процесс
Раскрой
Вырезаем лист ткани соответствующего размера в соответствии с характеристиками вентиляционного шланга. Выбор материала основан на параметрах материала, указанных в Таблице 1.
Термосварка
Свариваем отрезанный внутренний слой вентиляционного шланга с помощью термосварочного аппарата, формируя цилиндрическую внутреннюю трубку.
Проверка герметичности внутреннего слоя
Затягиваем один конец внутренней трубки и накачиваем воздух с другого конца для проверки на утечку воздуха; если есть утечка воздуха, трубка считается негодной и требует ремонта; если утечки воздуха нет, трубка считается годной и выполняется следующий этап.
Формовка
Изоляционный слой и внешняя лента послойно прикрепляются к внутренней трубке, а нахлёсты внешней ленты склеиваются.
Отверждение
Для отверждения стыка горячим воздухом используйте термофен.
Проверка готовой продукции
Проверка шланга, включая диаметр, длину и внешний вид.
Складирование
После проверки шланг упаковывается и отправляется на хранение.
Спецификация продукта
| Порядковый номер | Наименование продукции | Спецификация | Длина | Примечание |
| 1 | Вентиляционный рукав | Внутренний
диаметрΦ14"（Φ355mm) |
от 1 до 8 метров | Длина может быть кастомизирована |
| 2 | Вентиляционный рукав | Внутренний
диаметрΦ12"(Φ315mm) |
от 1 до 8 метров | Длина может быть кастомизирована |
| 3 | Вентиляционный рукав | Внутренний
диаметрΦ8"(Φ210mm) |
от 1 до 8 метров | Длина может быть кастомизирована |
| 4 | Вентиляционный рукав | Внутренний
диаметрΦ14"×Φ8"(Φ355mm×Φ210mm) |
от 1 до 2 метров | Длина может быть кастомизирована |
| 5 | Вентиляционный рукав | Внутренний
диаметрΦ12"×Φ8"(Φ315mm×Φ210mm) |
от 1 до 2 метров | Длина может быть кастомизирована |
| 6 | Вентиляционный рукав | Внутренний диаметр Φ — возможно изготовление по индивидуальному заказу | Длина может быть кастомизирована |
